Шаберные системы

Уважаемые коллеги,

прежде чем перейти к самой узкой теме серии — краевым шаберам плёночного пресса, — нужно зафиксировать общую базу. Потому что в российской практике шаберное хозяйство БДМ и КДМ часто ведётся по остаточному принципу: заказали «полотна как в прошлый раз», зажали держатель до упора, ждём, пока порвётся.

Между тем шабер — это система, а не одно полотно. И проблема, которую вы видите на бумаге в виде полос, наростов и обрывов, чаще связана с типом держателя или геометрией контакта, чем с состоянием полотна.

Разберём.

В материале

· Три функции шабера — и почему одна из них ключевая

· Материалы полотен: сталь, HDPE, композит, керамика — где какая ниша

· Держатели трёх типов и их предельные нагрузки

· Осцилляция: зачем, как настраивать, какие типовые ошибки

· Диагностика: как читать полосы, дробление, намотку

· Что часто выбрано неправильно — практический разбор

· Безопасность обслуживания шаберов

· Чек-лист для ТО

1. Три функции шабера

Holik (Handbook of Paper and Board, гл. 10.1, с. 557) и Valmet сходятся: шабер решает три задачи:

1. Сброс полотна при обрыве или заправке.

2. Удаление воды и загрязнений с поверхности вала.

3. Крепирование — только для тиссью-машин.

Дополнительно шаберы применяют для съёма полотна с поверхности вала в заданных местах (например, с центрального пресс-вала) и на накатном барабане против намотки полотна на барабан.

Первая функция часто недооценивается. Обрыв полотна — рядовая ситуация в жизни любой БДМ. И правильно сработавший шабер в этот момент делает разницу между «продлился запуск на 15 минут» и «на очистку валов ушла смена». Если у вас на машине сушильные цилиндры чистятся вручную после каждого обрыва — значит, шаберная система работает не полностью.

Последствия плохого шабрения:

· смолистые включения, хлопья волокна и водяные кольца на поверхности вала;

· дырки и обрывы полотна;

· разбалансировка процесса, плохое качество бумаги;

· 🔴 риск повреждения самих узлов машины и одежды при намотке полотна;

· рост потребления воды на промывку.

Ключевая формулировка Holik звучит так: наилучший результат требует оптимальной комбинации материала шаберного полотна и покрытия вала, а также нагрузки полотна и его угла к поверхности вала. Четыре параметра — материал, покрытие, нагрузка, угол. Меняете один — пересматриваете остальные.

Вода в большинстве случаев способствует очистке и смазке пары шабер–вал, поэтому абразивный износ при штатной работе невелик. Проблемы начинаются, когда вода уходит из зоны шабрения (заклиненный клапан, забитая форсунка) или когда полотно работает всухую по инерции при пуске.

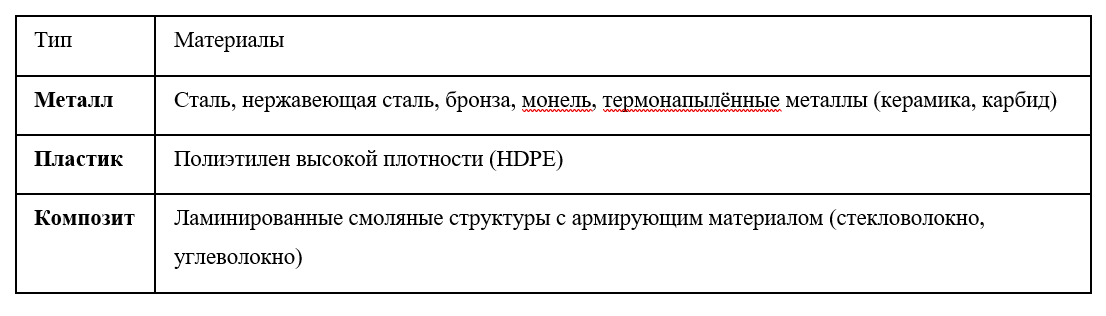

2. Материалы шаберных полотен

Разложим по типам с обоснованием применимости.

Историческая канва

Понимать историю полезно, потому что она объясняет, почему одни решения существуют, а другие вымерли.

· До конца 1950-х — все шаберы металлические.

· Первый композит — бакелит (фенопласт).

· Далее — микарта (фенольная смола с хлопковым волокном).

· 1970–80-е — приход HDPE для шабрения мягких покрытий в мокрой части.

· Далее — современные стеклянно- и углеволоконные композиты, появившиеся с ростом скоростей и заменой гранитных валов твёрдыми керамическими покрытиями.

· Позднее — термонапылённые металлические полотна, включая керамические и карбидные (Valmet, Doctoring 101).

Как выбирать материал полотна

Простое правило: материал полотна выбирают вместе с покрытием вала. Не после и не до. Основная ловушка — заказ «максимально износостойкого» полотна к дорогому покрытию вала.

🔴 Типовая ошибка. На пресс-вал с полиуретановым покрытием ставят карбидное шаберное полотно «чтобы служило дольше». Через 4 месяца вал приходит в шлифовку с продирами, а полотно ещё выглядит новым. Экономия на полотне обернулась потерями на восстановление вала в 20–50 раз.

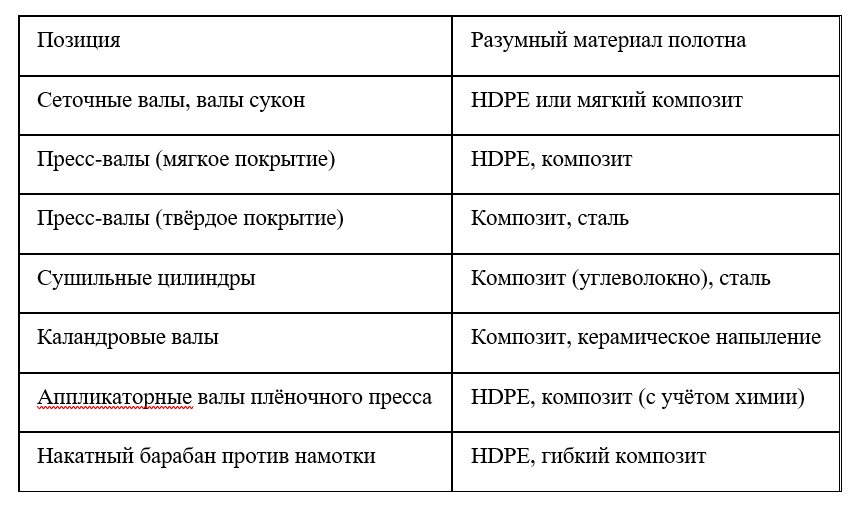

Практическая привязка к позициям машины:

Как делают композитные полотна

Два основных способа:

· Прессование — режется полоса из готового ламината;

· Пултрузия — непрерывное протягивание волокна через смолу и профильную матрицу. Автоматизировано, даёт стабильную геометрию.

Для быстрых машин и премиум-позиций пултрузионные полотна предпочтительны — у них стабильные размеры и меньше внутренних напряжений. Прессованные дешевле, но геометрия «плавает» от партии к партии.

Рис. 1. Держатель шаберного полотна БДМ — https://yandex.ru/images/search?from=tabbar&img_url=https%3A%2F%2Frosupack.org%2Fd%2Fshabero-derzhateli.jpg&lr=2&pos=0&rpt=simage&text=Шаберные%20лезвия%20БДМ

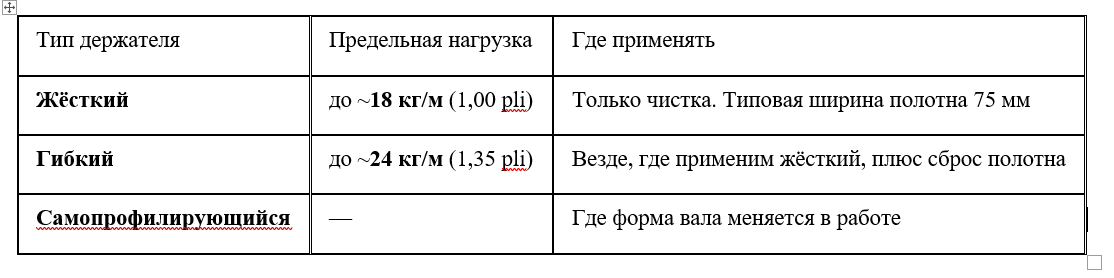

3. Держатели: три типа и их предельные нагрузки

Это тот параметр, который чаще всего выбран неправильно — и именно из-за него на машине появляются проблемы, которые списывают на полотно.

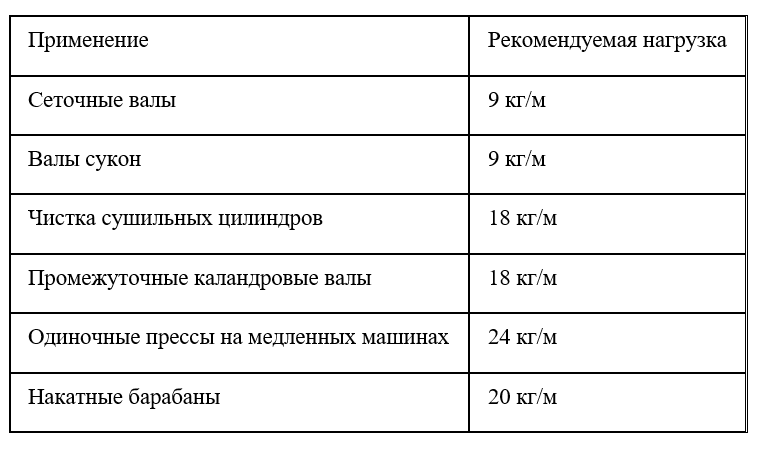

Рекомендуемые нагрузки по позициям

Работать на всех позициях с одной и той же уставкой нагрузки — плохая идея. Практика Valmet:

Эти цифры — практическая среднеотраслевая база, а не заводская инструкция. Всегда сверяться с документацией конкретного производителя вашего пресса.

Физика ограничения жёсткого держателя

Разберём ключевой момент, который важно понимать при отладке.

В жёстком держателе нагрузка передаётся полотну через переднюю кромку держателя. Полотно должно сохранять гибкость в поперечном направлении, чтобы вписаться в реальную (неидеально прямолинейную) форму вала.

При превышении расчётной нагрузки полотно изгибается в боковом направлении, «заклинивается» между держателем и валом и теряет способность прогибаться по ширине. С этого момента:

· 🔴 профилирование по валу пропадает — полотно работает как жёсткая балка;

· 🔴 контакт становится неравномерным по длине;

· 🔴 в зонах повышенной нагрузки начинается ускоренный износ покрытия;

· 🔴 в зонах пониженной нагрузки остаётся вода/грязь.

Симптом на бумаге: полосы неравномерного состояния поверхности с шагом, соответствующим длине шабера. Полосы то появляются, то исчезают в зависимости от того, «пробило» ли полотно на текущей нагрузке в жёсткий режим или нет.

Гибкий держатель

Опирает заднюю кромку полотна на пружину или частично заполненную маслом трубку. Неровности профиля вала компенсируются деформацией этого элемента.

Важное свойство: после полного сжатия пружины гибкий держатель превращается в жёсткий. То есть если превысить его допустимую нагрузку, вы работаете так же, как если бы поставили жёсткий держатель. С теми же проблемами.

Самопрофилирующийся держатель

Необходим там, где форма вала меняется в процессе работы:

· сушильные цилиндры при подаче пара (тепловое расширение);

· пресс-валы при изменении нагрузки нипа или профилировании паровым ящиком;

· грудные валы при натяжении сетки;

· каландровые валы при управлении толщиной.

Такие держатели непрерывно и автоматически профилируются по валу, обеспечивая равномерную нагрузку по длине. Используют воздух вместо гравитации: под каждый палец по ширине машины подаётся воздух под давлением. Шаг пальцев — 50 мм. Близкое расположение пальцев исключает закручивание балки.

Типовая ошибка, о которой Valmet говорит прямо

🔴 Жёсткие держатели ставят в тяжёлые применения — например, на съёмные сушильные цилиндры — где нужен держатель другого типа. Причины обычно две: жёсткий стоит дешевле, и он проще в обслуживании. Плата — намотки при пусках и обрывы полотна на глубине.

4. Угол приложения, кромка полотна и осцилляция

Рабочий угол

Рабочий угол (angle of application) — угол между полотном и касательной к поверхности вала в точке контакта. Определяет силы, действующие на кромку полотна и покрытие вала:

· Малый угол (10–15°) — «сгребание», меньше износ полотна, но хуже съём грязи;

· Средний угол (20–35°) — типовой рабочий диапазон;

· Большой угол (40°+) — «скребение», максимальный съём, ускоренный износ пары.

Угол задаётся конструктивно и корректируется при монтаже держателя. Изменение угла без пересмотра нагрузки — типовая ошибка после ремонта: «поставили угол побольше, чтобы лучше чистило». Сила прижима осталась прежней — а износ полотна вырос втрое.

Фаска кромки

Кромка нового шаберного полотна имеет фаску — небольшой скос, задающий рабочую площадку контакта. Через фаску:

· малую — точечный контакт, острая работа, но чувствительность к малейшим повреждениям;

· большую — площадка контакта шире, полотно долговечнее, съём мягче.

Фаска изнашивается в работе, и через некоторое время полотно нужно переточить или заменить. Работа с изношенной кромкой без переточки — прямой путь к продирам покрытия.

Осцилляция

Медленное осевое перемещение шаберной балки. Функция:

· 🟢 Распределение износа — рабочая точка полотна не стоит на одном месте по ширине вала.

· 🟢 Предотвращение дорожек — исключает образование выработанных канавок на покрытии.

· 🟢 Стабилизация температуры контакта — работающая рабочая точка непрерывно омывается новой водой.

Практические диапазоны (Valmet, «Doctoring 101»):

· Частота: 1–10 циклов в минуту.

· Ход: 10–16 мм.

Это ориентиры. Приоритет всегда имеет документация конкретной шаберной системы — у Voith, Kadant, ANDRITZ уставки могут отличаться.

✅ Совет. Раз в квартал проверять фактическую отработку осцилляции. Заклинивший привод осцилляции — тихая проблема: полотно работает, но на одной точке, и через месяц-два появляется характерная кольцевая выработка на валу.

5. Диагностика: что читать по бумаге и по валу

Умение читать симптомы — половина успеха обслуживания шаберного хозяйства.

Полоса за шабером (продольная в машинном направлении)

· Локальная потеря контакта полотна с валом.

· Повреждение кромки в этом сечении.

· Деформация держателя (загнута кромка, перекос).

· Локальный износ покрытия вала в этой точке.

Проверка: снять полотно, осмотреть на просвет, замерить прямолинейность держателя лекальной линейкой.

Дробление кромки полотна

· Вибрация в контакте (собственные частоты, дисбаланс вала).

· Неверный угол приложения (обычно слишком большой).

· Перегрузка полотна.

· Полотно эксплуатировалось на «пробитом» жёстком режиме.

Проверка: вибродиагностика подшипников вала, замер фактического угла контакта, ревизия уставки давления.

Намотка полотна на вал при обрыве

· Шаберная система не отрабатывает функцию сброса.

· Держатель не отвёл кромку от вала (заклинивший привод).

· Ошибка в программной последовательности пуска после обрыва.

🔴 Опасно. Намотка тянет за собой запуск на грязный вал и потенциальную аварию оборудования. Отработка сброса при обрыве — обязательный пункт при ежеквартальном ТО.

Стон / низкочастотный гул

· Автоколебания в системе шабер–покрытие (stick-slip).

· Совпадение собственной частоты полотна с частотой оборотов вала.

· Слишком большая нагрузка и/или угол.

Средство: изменить угол, снизить нагрузку, попробовать полотно другой жёсткости.

Наросты за шабером

· Шабер не снимает загрязнение (изношен, разгружен, неправильный угол).

· Плохое качество среды (много крахмала в оборотной воде, отсутствие фильтрации).

· Отсутствие или недостаток промывной воды в зоне шабрения.

6. Безопасность обслуживания шаберов

Обязательный блок, о котором в спешке всегда забывают.

· ✅ Замена и очистка полотна выполняются только после блокировки механической, пневматической и гидравлической энергии узла.

· ✅ Запрещено касаться кромки нового или отработанного полотна рукой без перчатки — кромка полотна остра и травматична.

· ✅ Запрещено вытаскивать материал или регулировать держатель рядом с вращающимся валом.

· ✅ Запрещено работать в одиночку при замене полотен на пресс-валах и сушильных цилиндрах.

· ✅ Используется штатный инструмент подачи полотна в держатель — не «рукой».

Всё это стандартные требования Ростехнадзора и внутренних инструкций, но их регулярно нарушают из-за «займёт минуту». Именно на «займёт минуту» происходит большинство травм на шаберных участках.

7. Практический чек-лист при ТО

Быстрая проверка шаберного хозяйства при плановом обслуживании:

· ✅ Полотно в держателе — по всей длине, без выступов и провалов.

· ✅ Кромка полотна — фаска цела, без дробления, без изломов.

· ✅ Прямолинейность держателя — по лекальной линейке.

· ✅ Нагрузка — соответствует уставке, приводы работают.

· ✅ Осцилляция — фактически работает, амплитуда и частота в норме.

· ✅ Вода на смазку и очистку — форсунки не забиты, давление в норме.

· ✅ Механизм сброса — при аварийной команде полотно отходит.

· ✅ Пары угол-покрытие — соответствие таблице совместимости.

· ✅ Наработка полотен — ведётся журнал, планируется замена.

· ✅ Ремонтный запас — есть комплект полотен на каждую позицию.

8. Ключевые факты

· 🟢 Шабер — это система: полотно, держатель, нагрузка, угол, осцилляция, промывка. Меняете один параметр — пересматриваете остальные.

· 🟢 Функция сброса при обрыве важна не меньше, чем очистка. Если после каждого обрыва цилиндры чистятся вручную — система работает не полностью.

· 🟢 Материал полотна согласовывается с покрытием вала. Слишком износостойкое полотно съедает покрытие.

· 🟢 Жёсткий держатель ≤18 кг/м, гибкий ≤24 кг/м, самопрофилирующийся — там, где форма вала «дышит».

· 🟢 После сжатия пружины гибкий держатель превращается в жёсткий. Не превышайте нагрузку.

· 🟢 Осцилляция 1–10 циклов/мин, ход 10–16 мм — базовые ориентиры.

· 🟢 Дробление кромки — вибрация или геометрия, а не сталь полотна.

· 🟢 Блокировка энергии перед работой — не формальность, а самое частое место травм.

В следующей статье

Часть 6 — краевые шаберы плёночного пресса. Разберём:

· почему плёнка должна быть шире полотна;

· три согласованных элемента: краевой декл, форсунка, шабер;

· PUR 70 SH — материал краевого съёма (Valmet);

· ретрофит краевого хозяйства как отдельный продукт (IBS);

· чек-лист краевой зоны и типовые дефекты кромки.

Публикация — четверг, 10 сентября, 09:00 МСК.

Источники

1. Holik H. (ed.). Handbook of Paper and Board, 2nd ed. — Wiley-VCH, 2013. Гл. 10 «Rolls and Roll Covers», с. 557.

2. Valmet. Doctoring 101 — white paper.

3. Valmet. Doctor blades and holders.

4. Kadant. Doctor blade holders and doctoring systems.

5. SAM Composites. Composite doctor blades — technical description.

6. TecnoCaucho / TC Rolls & Covers. Rollers for the paper industry.
